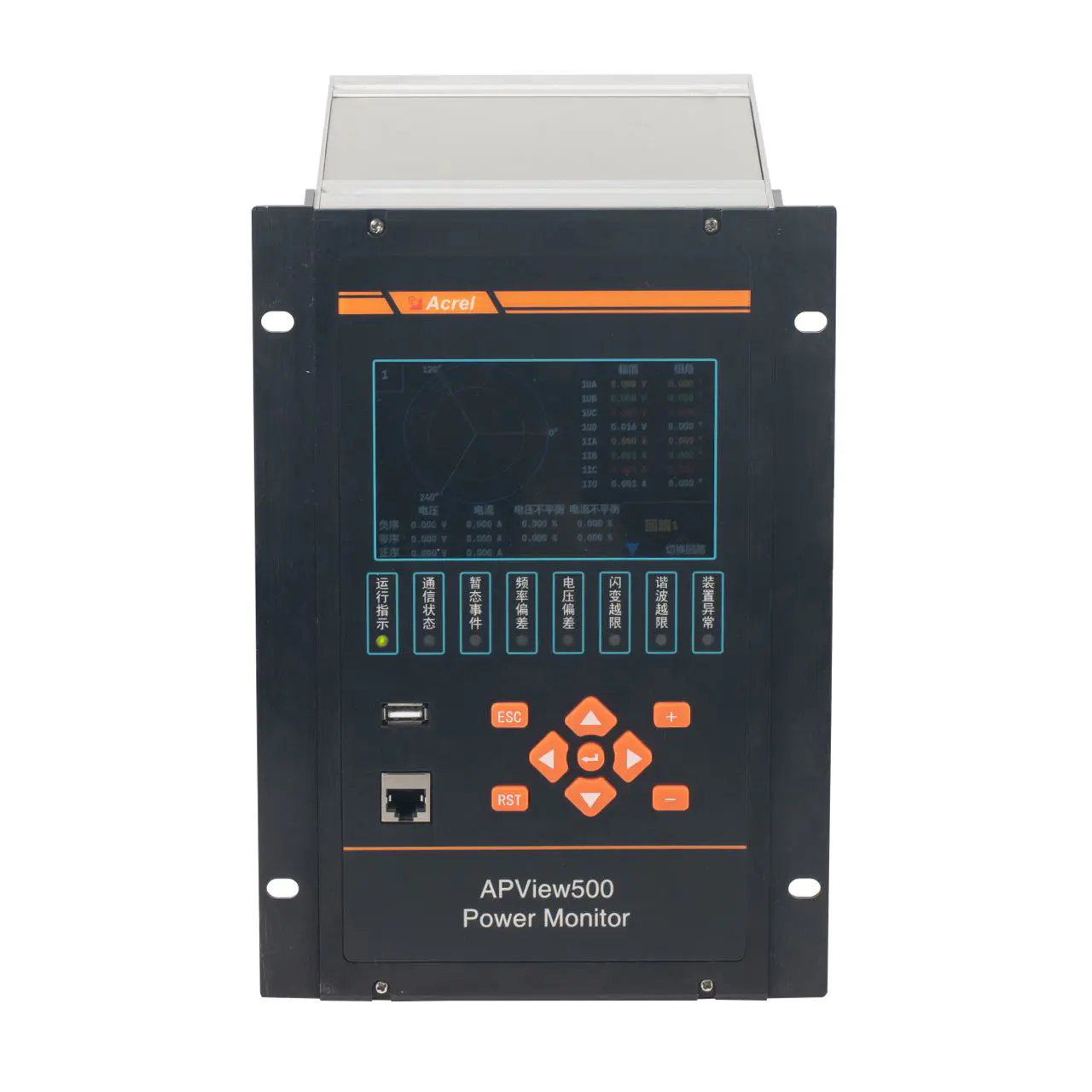

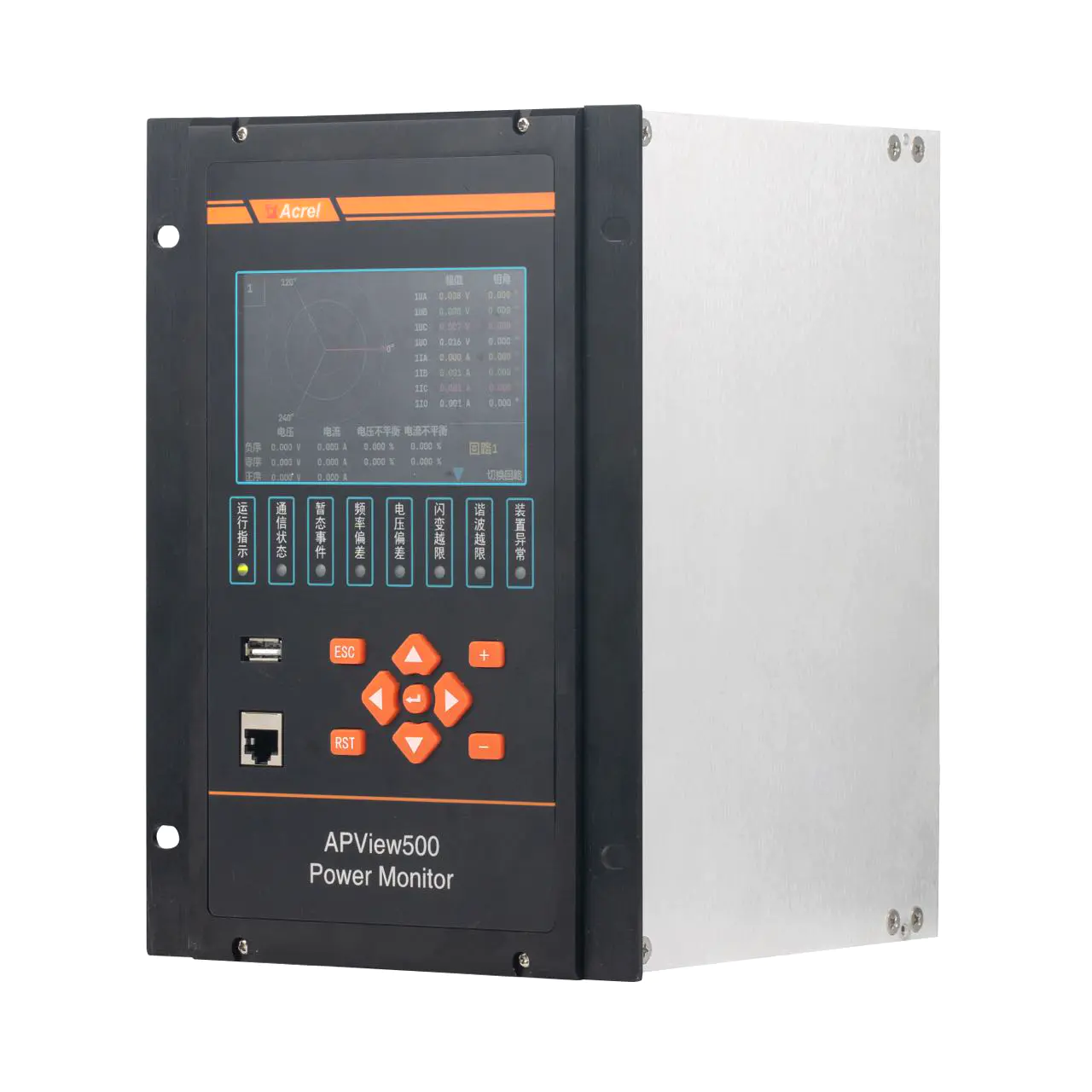

APView500 AC Painel de acesso CT de três fases Analisador de potência RS485 montado

Descrição de produto

Descrição

• O Acrel APView500 é um dispositivo de monitoramento de qualidade de energia de alta precisão projetado para atender ao padrão IEC61000-4-30. Ele oferece recursos abrangentes de monitoramento, incluindo medição de harmônicos de 2ª a 63ª, amostragem de forma de onda, monitoramento de desequilíbrio de tensão, monitoramento de cintilação e controle de medição. O dispositivo suporta o protocolo de comunicação IEC61850, garantindo a integração perfeita em sistemas de energia modernos. Com seus recursos avançados e alta precisão, o APView500 é ideal para indústrias como química, siderúrgica, metalúrgica, hospitais, data centers, transporte e construção, fornecendo dados confiáveis para análise e melhoria da qualidade de energia.

  Especificações

  ---

  Parâmetro Técnico	Valor
  Valor Nominal	Tensão AC: AC/DC 220V, AC/DC 110V Estado ligado DC 48V
  	Corrente AC: AC 1A, 5A;
  Sobrecarga capacidade	1.2In, trabalho contínuo
  	20 vezes por 1 segundo
  fonte de alimentação	Nominal: AC/DC 220, AC/DC 110V ou DC 48V
  	Desvio permissível: -20% a +20%
  	Consumo de energia: ≤ 15W
  Consumo de Energia	≤ 0.5VA (monofásico)
  Faixa de medição	0-1.2In
  Saída digital	Vida útil mecânica: ≥ 10000 Modo de saída: Contatos passivos
  	Capacidade de comutação: ≤ 4000W ou
  	≤ 384VA Estado ligado corrente: ≥ 16A (AC 250V/DC 24V)
  	no modo contínuo; ≥ 30A por um curto período (200ms) Precisão
  	Classe 0.5 Tensão RMS: ± 0.1%
  Corrente RMS: ± 0.1%	P, Q, S: ± 0.2%
  	Fator de potência: Classe 0.5
  	Desvio de tensão: 0.1%
  	Desvio de frequência: ± 0.001Hz
  	Comunicação
  	RS485, protocolo Modbus-RTU; Ethernet.
  	Desequilíbrio trifásico
  Desequilíbrio de tensão: ± 0.15%	Desequilíbrio de corrente: ± 1%
  Tensão de suportabilidade à frequência de rede	Entre o conjunto de terminais da fonte de alimentação e o conjunto de terminais de entrada/saída de sinal 2kV/1min (RMS)
  	Entre a carcaça e todos os conjuntos de terminais (exceto o conjunto de terminais de tensão de referência inferior a 40V) AC 4kV
  Temperatura	Operação: -10°C a +55°C Armazenamento: -30°C a +80°C
  	Umidade
  ≤ 95% RH, sem condensação, sem gás corrosivo	Altitude ≤ 2500m
  Diagrama de Dimensões e Fiação	Cenário de Aplicação
