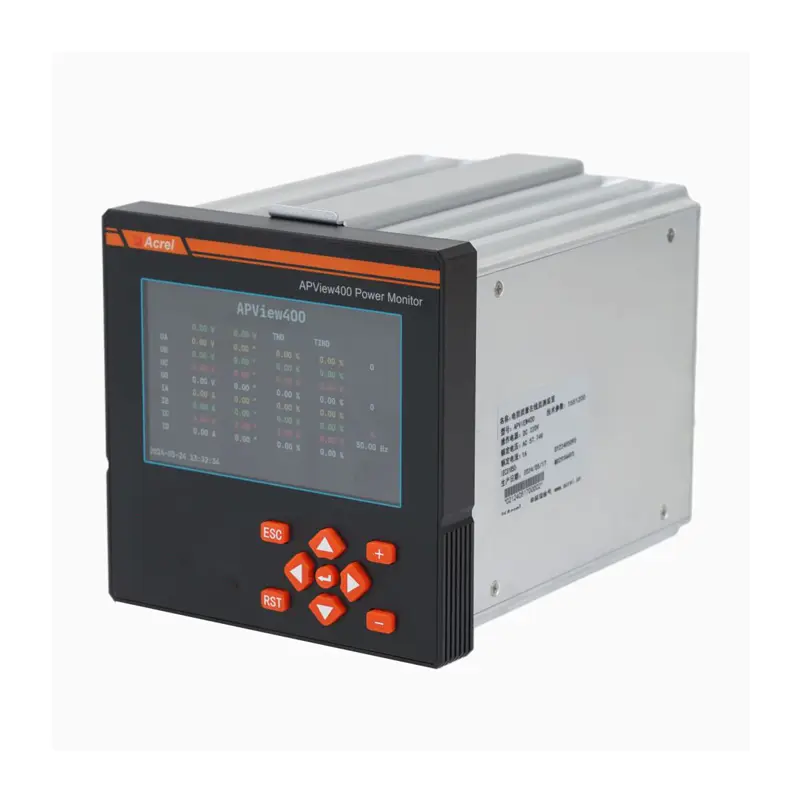

APView400 Analisador de Qualidade de Potência Certificado Classe A

Descrição de produto

Descrição

• O Analisador de Qualidade de Energia Acrel APView400 é um dispositivo profissional de monitoramento de qualidade de energia para o Sistema PQM. Ele está em conformidade com os padrões IEC61000-4-30 Ed3 Classe A e IEC60253-22 Classe 0.2S. Com funções avançadas como Gravação de Forma de Onda de Distúrbio e Detecção de Direção de Distúrbio, ele pode gravar mais de 2000 formas de onda e 5000 Sequências de Eventos (SOE). Ele também apresenta medição de alta precisão, uma plataforma multi-core de alto desempenho e um sistema operacional embarcado. O dispositivo é adequado para sistemas de fornecimento de energia de até 35kV e é amplamente utilizado em indústrias como semicondutores, petroquímicos, aço, hospitais, data centers e transporte. Ele também suporta vários protocolos de comunicação como Modbus-RTU, Modbus-TCP e IEC61850 MMS, tornando-o uma solução abrangente para monitoramento de qualidade de energia.

  Especificações

  ---

  Parâmetro Técnico	Valor
  Valor Nominal	Tensão CA: CA/CC 220V, ou CC 48V no modo contínuo; CC 48V
  	Corrente CA: CA 1A, 5A;
  Capacidade de sobrecarga 1.2In, trabalho contínuo	20 vezes
  	por 1 segundo Fonte de alimentação
  Nominal:	CA/CC 220, CA/CC 110V ou CC 48V Desvio permissível: -20% a +20%
  	Consumo de energia: ≤15W
  	Consumo de Energia
  ≤0.5VA	(fase única) Faixa de medição
  0-1.2In	Saída digital
  Vida útil mecânica: ≥10000	Modo de saída: Contatos passivos Capacidade de comutação: ≤4000W
  	ou ≤384VA
  	Corrente em estado ligado: ≥16A (AC250V/DC24V) no modo contínuo; ≥30A
  	por um curto período (200ms) Precisão Classe 0.5 Tensão RMS: ±0.1%
  	Corrente RMS: ±0.1% P, Q, S: ±0.2%
  Fator de potência: Classe 0.5Desvio de tensão: 0.1%	Desvio de frequência: ±0.001Hz
  	Comunicação
  	RS485, protocolo Modbus-RTU; Ethernet.
  	Desequilíbrio trifásico
  	Desequilíbrio de tensão: ±0.15%
  	Desequilíbrio de corrente: ±1%
  	Tensão de suportabilidade à frequência de rede
  Entre o conjunto de terminais de alimentação e o conjunto de terminais de entrada/saída de sinal 2kV/1min (RMS)	Entre a carcaça e todos os conjuntos de terminais (exceto o conjunto de terminais de tensão de referência inferior a 40V) CA 4kV
  Temperatura	Operação: -10°C a +55°C Armazenamento: -30°C a +80°C
  	Umidade
  ≤95% UR, sem condensação, sem gás corrosivo	Altitude
  	≤2500m
