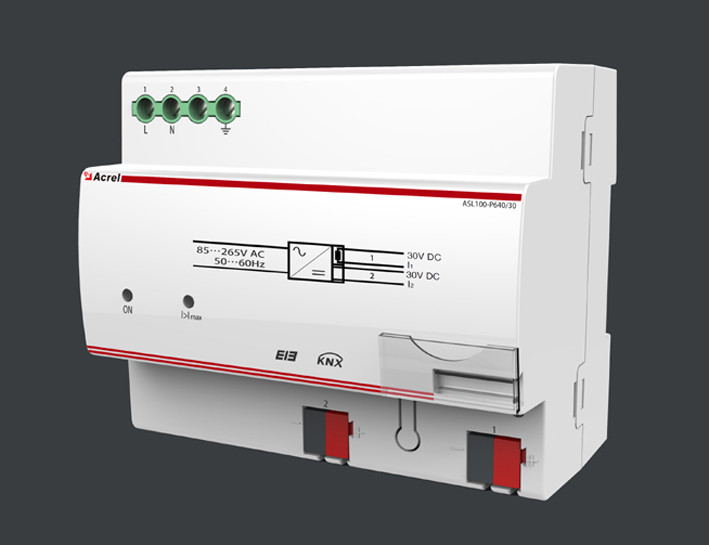

Acrel ASL100-P640/30 KNX iluminação inteligente 640mA 30V módulo de alimentação

Descrição de produto

Descrição

1. Visão geral

O módulo de alimentação do autocarro ASL100-P640/30 (doravante designado "alimentação") é uma fonte de alimentação do autocarro baseada no sistema de controlo inteligente Acrel-bus.Todos os módulos de controle no ônibus são acoplados com a fonte de alimentação pelo choker na fonte de alimentação. Este produto cumpre o padrão empresarial Q31/0114000129C032-2017 ASL100 Sistema de Controle de Iluminação Inteligente. O autocarro é conectado pelo terminal de fiação EIB padrão e o autocarro KNX padrão.Depois de pressionar a tecla de redefinição no módulo, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallySe a fonte de alimentação tiver de ser cortada por mais de 20 segundos durante o uso, a linha de alimentação deve ser cortada.Esta fonte de alimentação auxiliar pode ligar o módulo de alimentação externo, como módulo IP e ecrã táctil e assim por diante.

2Especificação e modelo

3Parâmetros técnicos

4Configuração

Observações de instalação: este módulo é aplicável à instalação de trilhos de 35 mm. Basta prender o módulo na trilha.O símbolo de aterragem é observado no terminal de fiaçãoAssim, é sugerido conectar o terminal com a linha PE.

Garantir que o funcionamento, a instalação, o ensaio e a manutenção do módulo são corretos durante a instalação.

5Diagrama de fiação elétrica

1 Terminal de entrada principal
2 Indicador de sobrecorrência
3 Indicador de circulação
4 Terminal de fiação de tensão contínua
5 Chave de redefinição
6 Terminal de autocarros KNX (comunicação anexo)
7 Indicador de reinicialização
8 Rótulo

6Guia de aplicação

A série de módulos de alimentação é principalmente para alimentar o sistema.A extremidade de saída conecta outros módulos com o sistema por autocarro KNXO módulo de alimentação pode ligar outros módulos de comando no mesmo ramo.

6.1 Características do produto

A série de módulos de alimentação é a fonte de alimentação padrão do sistema KNX/EIB com corrente de saída de 640 mA. Este módulo de alimentação pode alimentar no máximo 64 módulos de controlo e é ligado com redefinição de autocarro,Indicação de sobrecorrência e protecção contra curto-circuitoSe uma sucursal tiver dois fornecedores de energia, o comprimento do cabo de autocarro entre os fornecedores de energia não deve ser inferior a 200 m.

Este módulo de energia pode fornecer tensão para o autocarro, acoplar o sinal do autocarro e monitorar a tensão do sistema KNX/EIB.A fonte de alimentação pode fornecer uma tensão DC auxiliar de 30 V para fornecer tensão para outras instalações externas (como tela sensível ao toque e gateway IP, etc.).

6.2 Descrição do parâmetro

O módulo de alimentação deve ser ligado electricamente cuidadosamente como unidade de alimentação e ligação de sinal de todo o sistema, a fim de evitar ferimentos pessoais devido a uma ligação errada.O comprimento máximo do cabo de ligação entre o módulo de potência e os outros módulos de comando não deve ser superior a 350 m.O comprimento do cabo de autocarro entre dois fornecedores de energia no mesmo ramo não deve ser inferior a 200 m.

O módulo de alimentação é ligado a todo o sistema pelo terminal de fiação do BEI e pelo cabo do BEI.o indicador de marcha do módulo estiver normalmente ligadoSe o sistema precisar de ser desligado para reinicialização (interrupção de alimentação de curta duração), pode-se pressionar o botão de reinicialização no módulo.o tempo de reinicialização do autocarro durará mais de 20s (o gatilho repetido da tecla é ignorado)O módulo de controlo ligado ao autocarro recupera o seu estado inicial;Se um módulo de comando tiver um curto-circuito ou se o sistema inteiro tiver uma sobrecorrente durante a utilização e a fonte de alimentação tiver de ser cortada durante muito tempo,Então, o módulo irá automaticamente cortar a fonte de alimentação do autocarro e o indicador no módulo estará ligado.

7. Notas

1. Verifique se a sua aparência está danificada antes de utilizar o módulo. Em caso de dano, peça ao retalhista que o substitua para evitar fugas eléctricas durante a utilização e evitar lesões.
2. Instalar o módulo com a falha de alimentação. Se o módulo não puder ser substituído com a falha de alimentação, peça ao pessoal profissional para realizar a operação de acordo com a situação.
3. Conecte o módulo com o autocarro antes da depuração. Verifique se o indicador de execução é normal. Atuar o botão de programação e verificar se o indicador de programação funciona normalmente.Se o indicador funcionar anormalmente, por favor, contacte o pessoal competente, acenda o botão de programação e observe se o indicador de programação funciona normalmente.
4. Confirme se o autocarro e o computador estão conectados corretamente antes de baixar o parâmetro.
5Seleccionar o cabo de par torcido EIB padrão como cabo de comunicação e utilizar o terminal de fiação KNX padrão.
