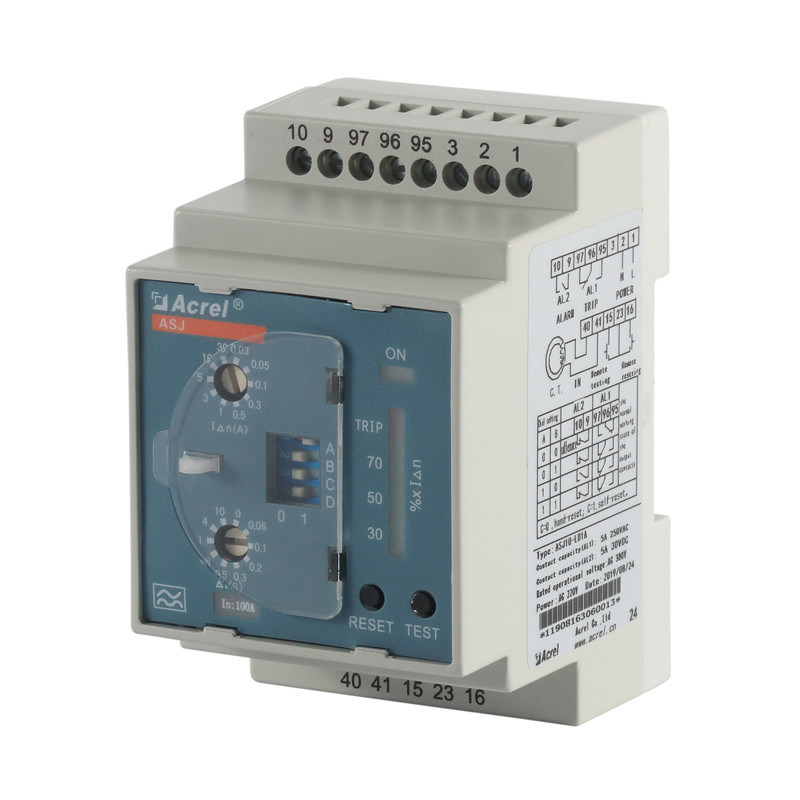

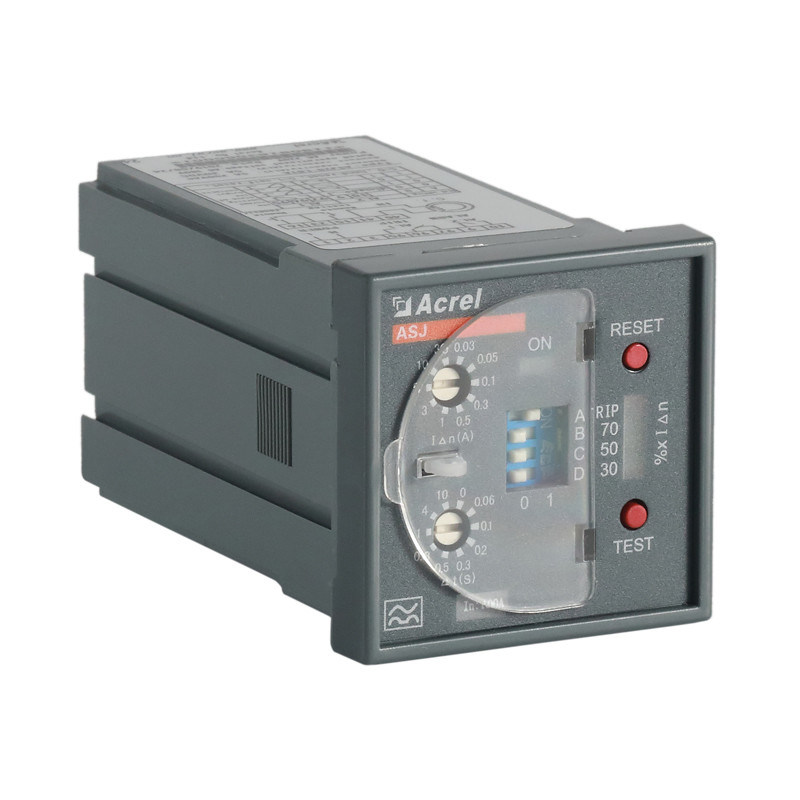

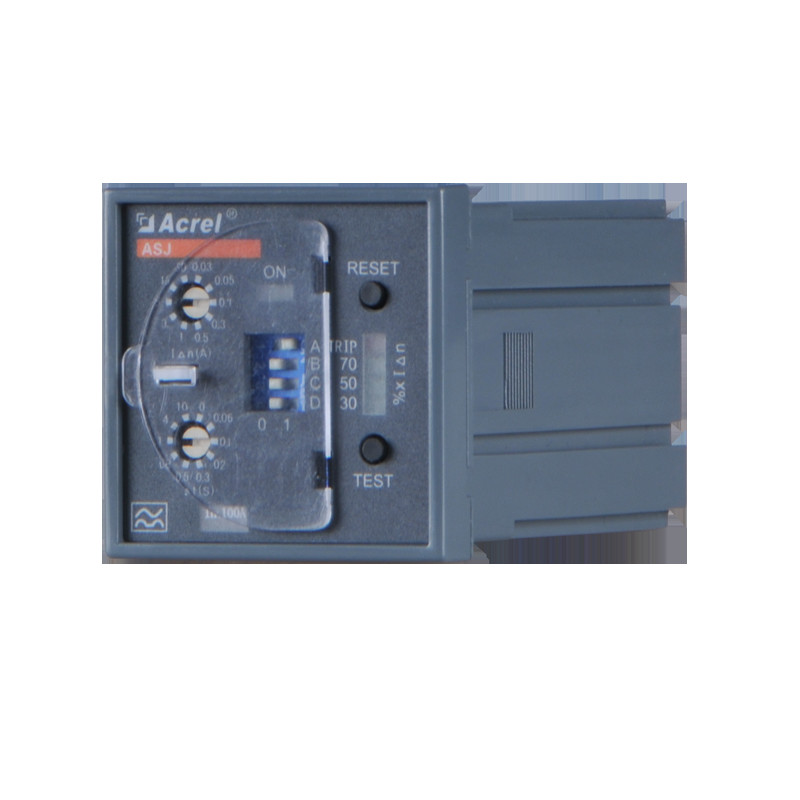

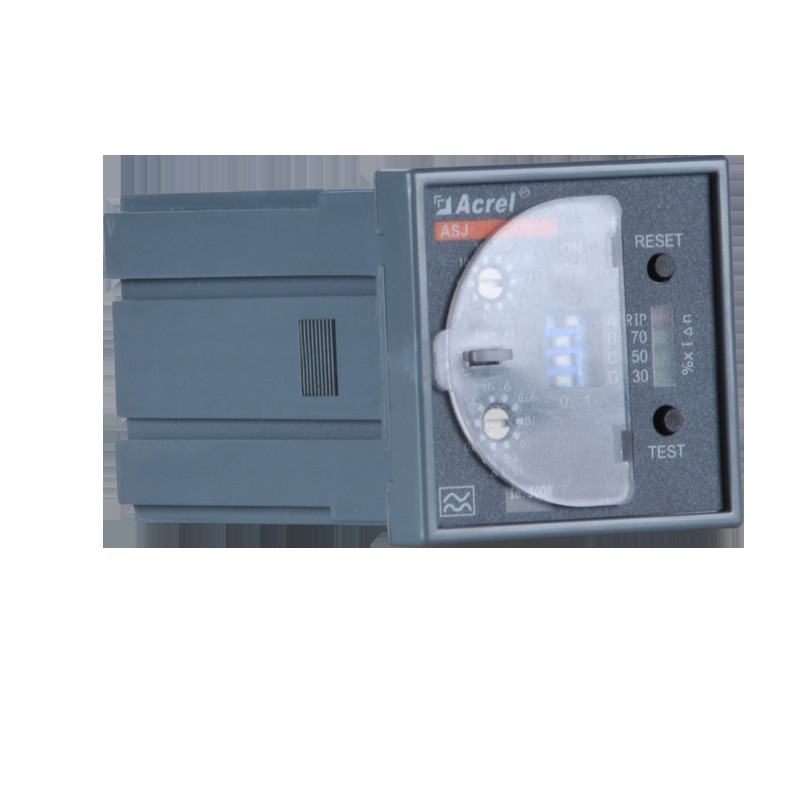

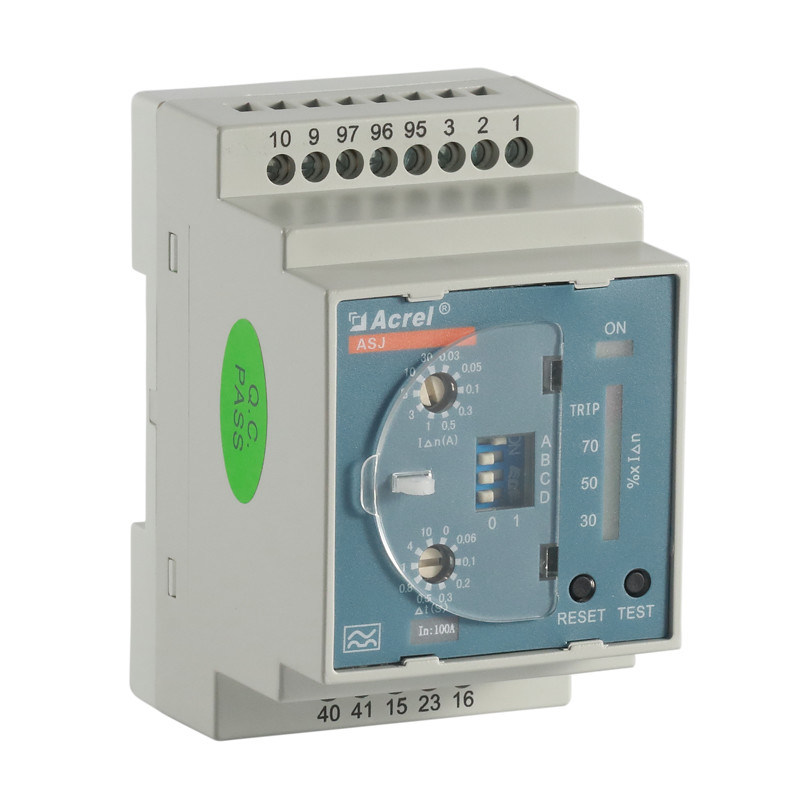

Acrel ASJ10-LD1A Relatório de vazamento de terra Din Rail 35mm

Descrição de produto

A série ASJ de relé de ação de corte de circuito de baixa tensão ou contatador de baixa tensão pode ser fabricada para um dispositivo de produção combinado de corrente de baixa tensão,que se aplica principalmente ao circuito de distribuição do sistema TT e TN com corrente alternada de 50 Hz, com tensão nominal igual ou inferior a 400 V. O relé de acção da série ASJ de pós-corrente é aplicado na protecção contra falhas de terra do circuito eléctrico,para evitar danos ao equipamento e acidentes de incêndio de equipamentos elétricos causados pela corrente de falha de solo, além disso

Parâmetros:

Dimensões:

Conexão:

Rede:

Aplicação:

Perguntas frequentes:

Q: Quantos fios podem ser passados através de um transformador de corrente residual?

Posso passar um fio A, B, C através do sensor?

R: Num sistema trifásico de quatro fios, devem ser usados 4 fios.

Os transformadores de corrente residual devem passar pelo transformador de corrente residual, e um transformador adequado deve ser selecionado de acordo com o diâmetro do fio e a corrente nominal no local.

Q: O fio de três fases e de quatro fios é muito espesso.Então conecte o relé de corrente residual?

R: Não é recomendado.

equipamento de alta frequência, a soma vetorial da corrente de saída de três fases

O transformador de medição de quatro fios não é zero (medido diretamente é 0), o que pode

levam facilmente a mau funcionamento e a tropeçar.

P: Os transformadores de corrente residual de tipo aberto podem ser utilizados no projecto de renovação?

R: Para projetos de reconstrução, se o diâmetro do fio da linha for inferior a 100 mm, podem ser utilizados transformadores de corrente residual de tipo aberto.Não se recomenda a utilização de transformadores de corrente residual de tipo aberto com uma abertura maior, porque a precisão de medição do sensor de grande abertura é pobre.

P: Por que o relé de corrente residual funciona assim que é ligado?

R: A primeira razão pode ser um erro de fiação; outra pode ser a escolha errada do produto.

P: Depois de desligar o relé de corrente residual do ASJ, o interruptor vai desligar.

R: Este fenômeno é que o interruptor vai sair depois de a fonte de alimentação protegida ser cortada; o outro é proteger a linha quando submetida a comutação de potência dupla.

O relé de corrente residual da série ASJ é o tipo que se recupera e reinicia automaticamente quando a fonte de alimentação auxiliar falha.Segundo as condições acima referidas,O instrumento pode ser selecionado como o tipo que não age automaticamente quando a energia falha.

P: O que significa In:100A no painel? Pode ser removido?

R: IN significa corrente nominal e não pode ser removida.2.2.2 e 5.1 da norma GB/T 22387-2016, o painel deve ser assinalado com a corrente nominal ou o tamanho do buraco do transformador de corrente residual.
