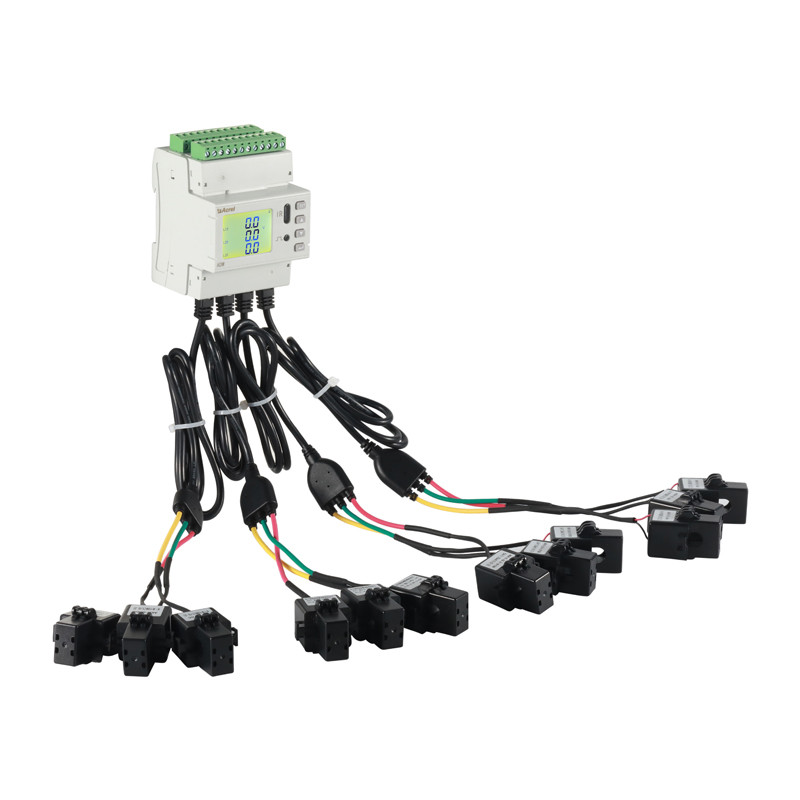

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot With External Cts For Base Station

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base

contacto

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base

Quantidade de ordem mínima :	1 PC	Detalhes da embalagem :	Cartão
Tempo de entrega :	2-3 dias úteis	Termos de pagamento :	T/T
Habilidade da fonte :	5000pc/Day

Lugar de origem:	China	Marca:	Acrel
Certificação:	CE	Número do modelo:	ADW210-D16-4S

Informação detalhada
Tipo:	multi medidor da energia do circuito	Comunicação:	RS485
Instalação:	a instalação do trilho do ruído	Certificado:	CE
Padrão:	IEC62052-11/IEC62053-21
Destacar:	Medidor de energia sem fios de 3 fases iot , Medidor de energia sem fios multicanal iot , Medidor de energia sem fio iot

Descrição de produto

ADW210-D16-4S Medidor de energia sem fios de 3 fases multicanal

Geral:

Os medidores de potência multi-circuito do tipo ADW2XX são utilizados principalmente para medir os parâmetros elétricos completos de vários circuitos trifásicos.Podem ser ligados à entrada de corrente de até quatro circuitos trifásicos ao mesmo tempoPode medir tensão e corrente, potência, fator de potência, ângulo de fase, desequilíbrio, harmônicos e outros parâmetros.

Principais características:

Monitoramento: até 4 circuitos de três fases ou 12 circuitos de uma fase;
Voltagem nominal: AC 3x220V/380V;
Corrente nominal: 5A, 100A, 400A ou 600A AC (com CTs externos);
Comunicação: RS485 (MODBUS-RTU);
Display LCD;
Norma e certificado: CE;

Funções

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 0

Parâmetros técnicos

1Funções principais do modelo:

Potência auxiliar			AC/DC 85265V; Consumo≤10VA;
Input	Frequência		45 ∼ 65 Hz;
	Voltagem		AC 3×220V/380V; sobrecarga: 1,2 vezes aValor nominal (contínuo); 2 vezes o valor nominal / 1s
			Consumo: ≤ 0,5VA;
	Corrente		AC 5A,100A,400A,600A; ((Transformador de abertura externa); Sobrecarga: 1,2 vezes o valor nominal (contínuo); 10 vezes o valor nominal / 1s;
			Consumo: ≤ 0,5VA
Precisão de medição			Frequência 0,05 Hz; Tensão, corrente: 0,5 nível; Energia elétrica ativa: nível 1; Energia elétrica reativa: nível 2; 2 a 31 vezes precisão harmónica: ± 1%;
Características	Saída de pulso		Modo de saída: pulso do optoacoplador com colector aberto;
	Comunicação		RS485, Modbus-RTU; taxa de Baud 1200 ¥38400;
	Mudança	Input	Entrada de contacto seco, fonte de alimentação incorporada;
		Produção	Modo de saída: saída de contato de relé normalmente aberta; classificação de contato: AC 250V/3A DC 30V/3A;
Esboço	LWH(mm)		72 vezes 97,7 vezes 71.5
Meio Ambiente	Temperatura de funcionamento		-10°C~+45°C
	Temperatura de armazenamento		-40°C~+70°C
	Umidade relativa		≤95% Nenhuma condensação
	Altitude		≤2500 m

2Funções do modelo expandido:

Modulo de comutação	Fornecimento de energia	Interface RJ45, DC 12V, consumo de energia ≤ 1W;
	Comunicação	Interface RJ45, protocolo Modbus-RTU; (comunicação com o corpo principal)
	Entrada do interruptor	Entrada de contacto seco, fonte de alimentação incorporada;
	Saída do interruptor	Modo de saída: relé de saída de contacto normalmente aberto; Capacidade de contacto: AC 250V/3A DC 30V/3A;
Módulo de medição de fugas de temperatura	Fornecimento de energia	Interface RJ45, DC 12V, consumo de energia ≤ 1W;
	Comunicação	Interface RJ45, protocolo Modbus-RTU; (comunicação com o corpo principal)
	Medição da temperatura	Sensor de temperatura NTC padrão, faixa de medição -20-100°C;
	Medição de fugas	O transformador de corrente residual está ligado, o intervalo de medição é de 10 ~ 3000 mA;
	Precisão de medição	Temperatura ± 2°C, nível de fuga 1;

Dimensões

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 1

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 2

Painel frontal

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 3

Instalação de trilhos-guia

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 4

Conexão

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 5

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 6

Módulos opcionais

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 7

Modulo externo (MTL)

12 Medição da temperatura externa do NTC

4 Canais Medição da corrente residual

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 8

Sistema sem fio externoMódulo ((AWT100)

Downlink RS485; Uplink 4G, 2G, NB, Lora, LoraWAN, Ethernet, WiFi, GPS, Profibus

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 9

Módulo externo ((MK))

12 canais DI + 4 canais DO

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot Com Cts Externos Para Estação Base 10
