Sistema de vigilância da bateria de Acrel H3G-TA para a monitoração de UPS
Pessoa de Contato : Dina Huang
Número de telefone : 18761502682
Whatsapp : +8618761502682
| Quantidade de ordem mínima : | 1 PC | Detalhes da embalagem : | Cartão |
|---|---|---|---|
| Tempo de entrega : | 5-8 dias úteis | Termos de pagamento : | T/T |
| Habilidade da fonte : | 5000pc/Day |
| Lugar de origem: | China | Marca: | Acrel |
|---|---|---|---|
| Certificação: | CE | Número do modelo: | ABAT100-S |
|
Informação detalhada |
|||
| Umidade relativa: | 5%~95% | Intensidade da pressão atmosférica: | 80 a 110 kPa |
|---|---|---|---|
| Fornecimento de energia: | C.C. 24V | ||
| Destacar: | Módulo de monitorização de baterias de chumbo-ácido ABAT100-S,Centro de dados Módulo de monitorização de baterias de chumbo-ácido,hospitais Módulo de monitorização de baterias de chumbo-ácido |
||
Descrição de produto
Sistema de monitorização online da bateria
Módulo do colector ABAT100-HS
O sistema de monitorização em linha da bateria da série ABAT100 da Acrel pode fornecer informações sobre o funcionamento da bateria, tais como tensão, resistência interna e temperatura interna, incluindo SOC e SOH,e pode fornecer aviso precoce e equalização da bateria para baterias falhadas para garantir o tempo de backup do pacote de baterias e prolongar a vida útil do pacote de bateriasO sistema tem funções de monitorização e é fácil de instalar, manter e aceder.,Modulo de colector ABAT100-HS e ecrã táctil, etc. O alarme e os dados em tempo real podem ser consultados e os parâmetros podem ser definidos através do ecrã táctil,e a plataforma de monitorização pode ser selecionada para realizar a gestão centralizada em rede.
Módulos para sistemas de monitorização de baterias de chumbo-ácido
| Módulo do produto | ||||||||||||||||||||||||||||
| Modelo | Descrição da função | |||||||||||||||||||||||||||
| ABAT100-HS | Entrada DC24V, uma para gerir um grupo de baterias, até 120 baterias num grupo. | |||||||||||||||||||||||||||

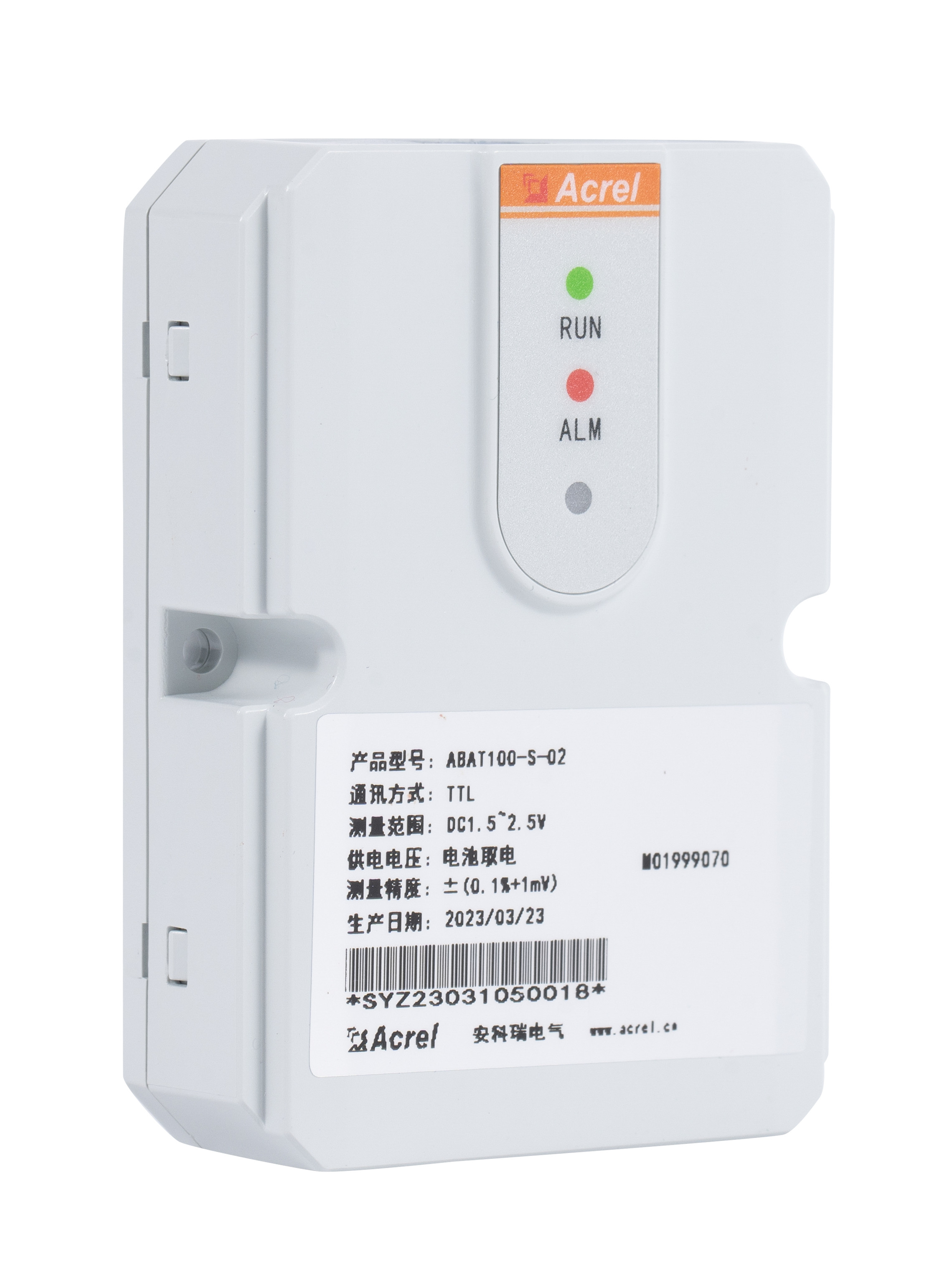

| ABAT100-S-02 | Monitorar uma bateria de 2V, monitorar a tensão da bateria, resistência interna e negativo temperatura terminal. |
|||||||||||||||||||||||||||
| ABAT100-S-06 | Monitorar uma bateria de 6V, monitorar a tensão da bateria, resistência interna e negativo temperatura terminal. |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | Monitorar uma bateria de 12 V, monitorar a tensão da bateria, resistência interna e negativo temperatura terminal. |
|||||||||||||||||||||||||||
| ABAT100-C | Monitorizar uma corrente de carga/descarga com uma temperatura ambiente com um máximo Faixa de corrente de 1000A. |
|||||||||||||||||||||||||||
Dimensão
Funções técnicas
| Função | Descrição |
| Monitorização em linha | Monitorização em linha 24 horas por dia, uma bateria por módulo, monitorização da tensão, resistência interna e temperatura terminal negativa; |
| Medição de alta precisão | O erro de medição da resistência interna pode ser inferior a 1%; |
| Ensaio de resistência interna da bateria | Medição periódica automática da resistência interna de cada bateria, controlada pelo colector; |
| Projeto de baixa potência | Introdução manual no modo de baixa potência, o módulo S absorve a corrente da bateria até 0,5 mA; |
| Projeto anti-bloqueio | "Técnicas de detecção de ondas" (1) |
| Protocolo de comunicação | Protocolo MODBUS-RTU; |
| Método de instalação | Instalação de ligação ou de fixação por adesão; |
| Luz indicadora | Luzes LED vermelhas e verdes, luz verde como luz de potência, luz vermelha como luz indicadora; |
Parâmetros técnicos
| Parâmetros técnicos | Descrição | ||
| Ambiente de trabalho |
Temperatura de funcionamento: -10°C ∼50°C; Humidade relativa: 5% a 95%; Intensidade de pressão atmosférica: 80-110 kPa; |
||
| Capacidade de monitorização | Um módulo S monitora uma bateria | ||
| Área de aplicação do controlo | Baterias de 2V, 6V, 12V com capacidade inferior a 3000AH | ||
| Faixa de medição e precisão | Conteúdo de medição | Área de aplicação | Precisão |
| Voltagem única | 2V, 6V, 12V | ± 0,1% | |
| Resistência interna única | 50 ‰ 65535 uΩ | (Resolução) 1 uΩ | |
| Temperatura negativa | -5°C+105°C | ± 1°C | |
|
Requisitos de energia
|
Diretamente da bateria monitorizada, funcionamento normal do módulo de 2 V da corrente de absorção de 10 mA, o máximo não é superior a 13 mA, funcionamento normal do módulo de 6 V, 12 V da corrente de absorção de 5 mA,o máximo não é superior a 7 mA, a consistência da corrente de absorção dos diferentes módulos é muito elevada; | ||
| Proteção | Circuito de medição e circuito de alimentação com dois níveis de proteção, com proteção de ligação reversa e isolamento óptico; | ||
| Interface de comunicação | Porta UART, suporte ao protocolo MODBUS | ||
| Isolamento resistir à tensão | 2000VAC | ||
| Peso | 90 g | ||
Rede
Solução de rede 1: Tela táctil Solução de rede de aquisição de porta serial:
Solução de rede 2: Acrel EMS, Plataforma EIOT Solução de rede:
Nota:
ABAT100-HS: um gerencia 1 grupo de baterias, até 120 baterias num grupo;
ABAT100-S-02/6/12: Detecta bateria de 2/6/12V, também detecta a tensão da bateria, a resistência interna e a temperatura negativa;
ABAT100-C: Detecta 1 corrente de carga/descarga e 1 temperatura ambiente, com um intervalo máximo de corrente de 1000A;
Foto no local
