Descrição de produto

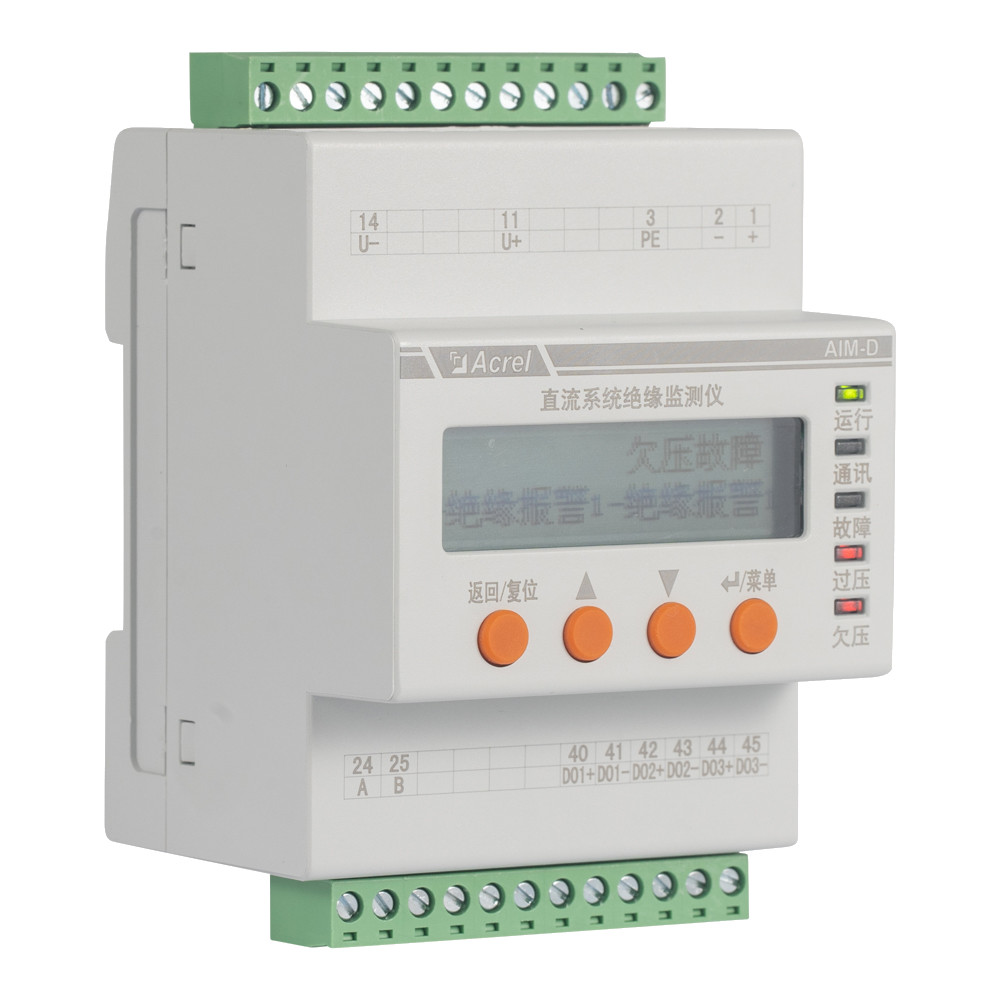

Monitor de isolamento de corrente contínua da série AIM-D100-T para carregador de veículos elétricos

1Introdução

    Com o desenvolvimento da indústria, muitos equipamentos elétricos e equipamentos de planta são alimentados por sistemas de CC, que têm terminais positivos e negativos não conectados à terra.Para sistemas de distribuição sem ligação à terra (IT), a resistência de isolamento deve ser monitorizada para assegurar o funcionamento seguro do sistema de alimentação.

O monitor de isolamento de corrente contínua da série AIM-D100-T pode ser aplicado em sistemas de corrente contínua de 10~1000 V para monitoramento on-line da resistência de isolamento de pólo positivo e negativo do sistema de corrente contínua sem terra,e emitir um sinal de aviso ou alarme quando a resistência do isolamento for inferior ao valor definido.

O produto baseia-se no princípio da ponte desequilibrada,que evita o problema de que a ponte equilibrada não pode detectar a resistência de isolamento quando há falhas de solo em ambos os polos positivos e negativos.

O produto pode ser aplicado em sistemas de CC, tais como painéis de CC de centrais e subestações, dispositivos de carregamento de veículos elétricos, sistemas de alimentação UPS, sistemas fotovoltaicos de CC,Sistemas de armazenamento de energia e outras redes de energia em CC.

2Descrição do modelo

3Parâmetros técnicos

4Características funcionais

• Monitorização da resistência: o produto pode monitorizar a resistência de isolamento dos polos positivos e negativos do sistema de CC para o solo.Quando a resistência de isolamento for inferior aos valores de alerta e alarme definidos, pode emitir sinais de alerta e alarme.
• Monitorização da tensão: o produto pode monitorizar a tensão entre os polos positivos e negativos do sistema de CC e a tensão entre os polos positivos e negativos em relação à terra.
• Função de alarme de sobrevoltagem e subvoltagem. O produto pode monitorar a flutuação da tensão do sistema de CC, quando há sobrevoltagem ou subvoltagem, pode emitir um sinal de alarme a tempo.
• Função de alarme de alerta precoce. O produto tem dois grupos de valores definidos independentemente ajustáveis, você pode definir o valor de alerta e valor de alarme.
• Função de indicação LED: o painel do produto possui indicadores LED de funcionamento, comunicação e falha, sobre-voltagem e sub-voltagem, que podem exibir o estado do produto.
• Função de exibição LCD. O produto adota um display de cristal líquido de matriz de pontos 128*32, que pode exibir informações de parâmetros.
• Função de saída de relé: o produto tem saídas de relé de 3 canais, que podem ser selecionadas como modo normalmente aberto ou normalmente fechado.
• Função de registo de eventos. O produto pode registar a hora do alarme e o tipo de falha, o que é conveniente para o pessoal para solucionar problemas.
• Função de rede de comunicação. O produto possui 1 interface RS485 e adota o protocolo Modbus-RTU, que pode ser utilizado para interação de dados.
• Instalação de trilhos: o produto adota a instalação de trilhos padrão de 35 mm.
• Terminais plug-in. O produto adota cablagem de terminal plug-in, que é conveniente para cablagem e instalação.

Dimensões

Descrição do painel

Instalação

Conexão
