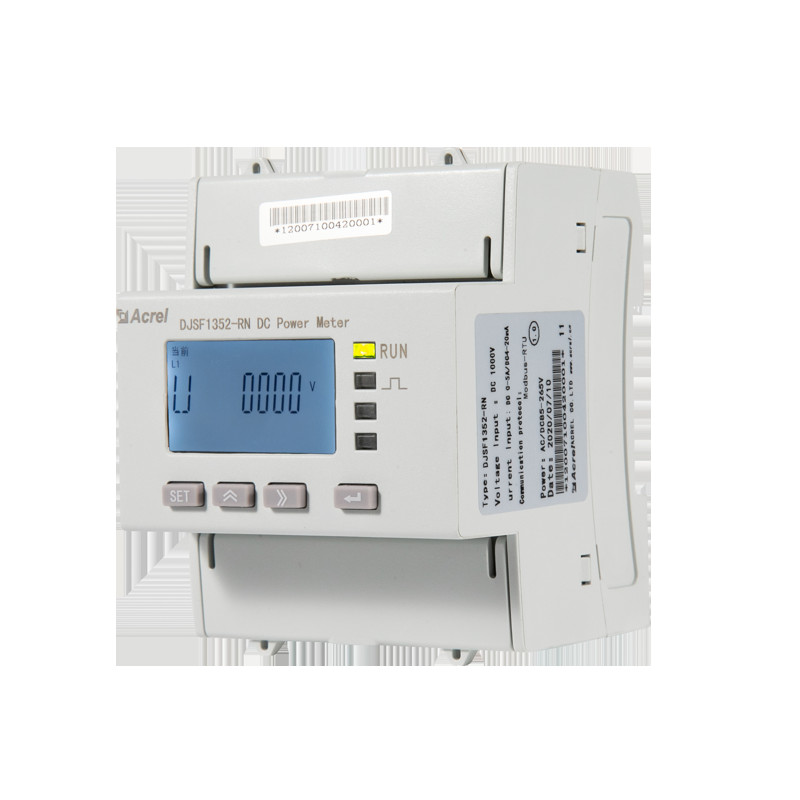

Monitoramento de circuitos duplos DC DIN Medidor de energia ferroviário DJSF1352-RN
Pessoa de Contato : Dina Huang
Número de telefone : 18761502682
Whatsapp : +8618761502682
| Quantidade de ordem mínima : | 1 peça | Preço : | 3usd/pc |
|---|---|---|---|
| Tempo de entrega : | 2-3 dias | Termos de pagamento : | T/T |
| Habilidade da fonte : | 5000 PCS/dia |
| Lugar de origem: | China | Marca: | Acrel |
|---|---|---|---|
| Certificação: | UL | Número do modelo: | A partir de 1 de janeiro de 2014, a taxa de produção deve ser fixada em 30%. |
|
Informação detalhada |
|||
| Medição: | kWh, kVarh, poder, corrente, tensão | Classificação atual: | -/75mV (com derivação); -/4~20mA (com Hall Sensor) |
|---|---|---|---|
| Nomenclatura de tensão: | 0~1000V DC | Comunicação: | RS485 (MODBUS-RTU) |
| Exibição: | Exibição LCD | Dimensão: | 72*71*87.8mm (L*W*H) |
| Instalação: | trilho do ruído de 35mm | fonte de alimentação: | 85~265V AC/DC; (±10%) C.C. 24V; (±10%) C.C. 48V |
| Destacar: | DJSF1352-RN/D-P1 Medidor de energia,RN/D-P1 Medidor de energia |
||
Descrição de produto
Medidor de potência de corrente contínua montado no carril DJSF1352-RN com canais de entrada duplos de corrente contínua, concebido para estações-base de telecomunicações, pilhas de carregamento de corrente contínua, sistemas fotovoltaicos solares e outras aplicações,esta série de medidores pode medir a tensão, corrente, potência e energia para a frente e para trás e assim por diante no sistema de CC.
Características
|
Monitorização de circuitos DC independentes duplos ● Para carregador e bateria de veículos elétricos duplos ● Voltagem de entrada: CC 0~1000V ● Corrente de entrada (por shunt): 0~75mV ● Entrada de corrente (por sensor Hall): 0~5V, 0~10V, 0~20mA, 4~20mA |
|
|
Fonte de alimentação bipolar incorporada ● Fornecimento de energia para o efeito Hall CT ● Faixa: DC -12V ~ DC +12V |
|
|
Comunicação dupla RS485 opcional ● Protocolo: MODBUS-RTU ● 1 RS485 (padrão) |
|
|
Função DO/DI ● 2 DO (2A/30V CC; 2A/250V AC) ● 2 DI (contacto seco) |
|
|
teclados HMI para programação ● Configuração do display de parâmetros ● Comunicação |
|
| Parâmetros técnicos |
Indicadores |
||
| Input | Valor nominal | Intervalo de entrada de tensão | Entrada de corrente |
|
DC 0-1000V Veja o diagrama de fiação física |
Shunt: 0-75 mV; Sensor de Hall: 0-20mA, 4-20mA, 0-5V, 0-10V e assim por diante. |
||
| Sobrecarga | Sobrecarga |
1.2 vezes nominal (contínua); 2 vezes nominal/1 segundo; |
|
| Consumo de energia | Consumo de energia | Voltagem: ≤ 0,2VA, corrente ≤ 0,1VA | |
| Classe de precisão | Classe 1 | ||
| Função | Exibição | Ecrã LCD de segmento de 8 bits (LCD) | |
| Interface de comunicação |
RS485, infravermelho |
||
| Protocolo de comunicação | Modbus-RTU,DL/T 645-2007 | ||
| Mudança | Saída do interruptor | 2 Saídas de relé, 2A/30VDC ou 2A/250VA | |
| Entrada do interruptor | 2 entradas de contacto a seco | ||
| Saída de pulso | Uma segunda saída de pulso, uma saída de pulso de energia | ||
|
Ver o display SYS->PLUS na definição do menu do contador Por exemplo: O contador mostra 100, que é 100 imp/kWh |
|||
| Fornecimento de energia | Intervalo de tensão | AC/DC 85-265V ou DC24V ((± 10%) ou DC48V ((± 10%) | |
| Consumo de energia | ≤ 3W | ||
| Frequência de potência resistir à tensão | Power supply // Voltage input // Current input // Relay output and switch input // Communication interface / / Pulse output 3kV/1minPower supply // Relay output // Voltage input // Current input 3kV/1minPulse output // Communication interface // Switch input 2kV/1min | ||
| Resistência ao isolamento |
≥ 40M Ω |
||
| Horário médio de trabalho sem barreiras |
≥ 50000h |
||
| Meio Ambiente |
Temperatura |
Temperatura de funcionamento normal: -25 °C ~ +65 °C; Temperatura de funcionamento limite: -40 °C ~ +70 °C; Temperatura de armazenagem: -40°C+80°C |
|
| Humidade |
≤ 93%RH, sem condensação, sem gases corrosivos |
||
| Altitude | ≤ 2500 m | ||
com derivação
com sensor
