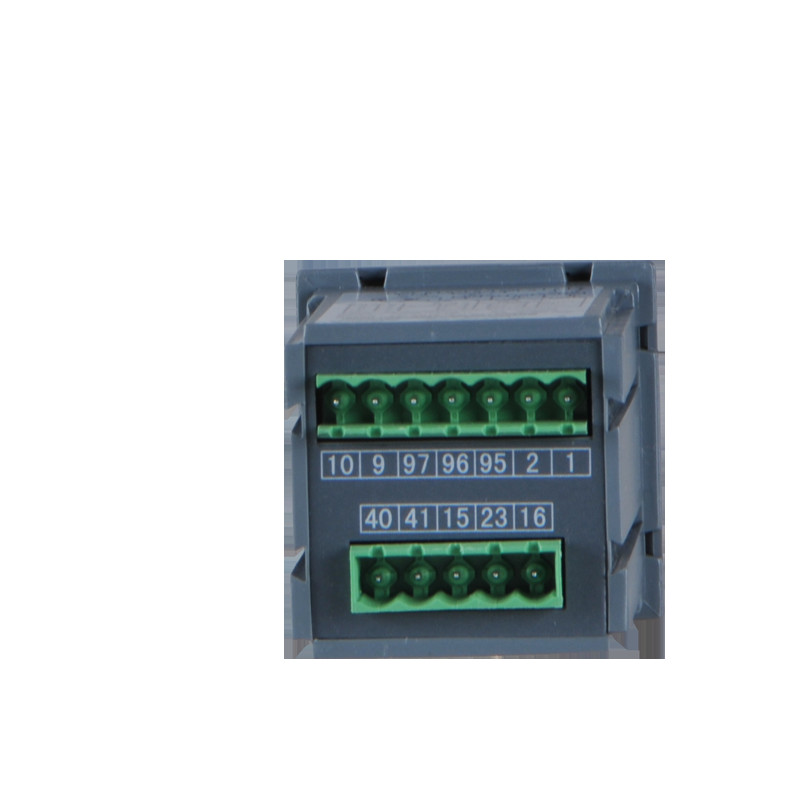

relé atual residual de 50Hz 60Hz para o sistema ASJ20-LD1A do TT e do TN

Quantidade de ordem mínima : PCes 1 Preço : USD 53-248/pcs
Detalhes da embalagem : Embalado individualmente na caixa grande Tempo de entrega : 3 dias
Habilidade da fonte : 10000/month
Lugar de origem: China Marca: Acrel
Certificação: CE Número do modelo: ASJ20-LD1A

Informação detalhada

Características de desempenho: Corrente alternada sinusoidaa simples e corrente contínua de pulsação Frequência: 50HZ/60HZ
Erro de ação: -20% ~ -10%In△ Modo de saída: Um é o fechamento ou a abertura normal, e o outro é para a transformação
Capacidade de contato: AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC Modo de restauração: naquele mesmo lugar, interurbano e automático
Escala da tensão: 、 DC85-270V do、 AC220V de AC110V (error±10% permissíveis) Dissipação de poder: ≤5W
Realçar:

relé 60Hz atual residual

,

relé 50Hz atual residual

,

relé de proteção 60Hz atual residual

Descrição de produto

A série de ASJ de relé da ação da ruptura após-atual, de baixa voltagem do circuito ou do contator de baixa voltagem pode ser o dispositivo após-atual combinado compensado da produção, que é aplicado principalmente para circuito de distribuição do sistema do TT e do TN com a corrente alternada 50/60Hz, a tensão avaliado 400V ou abaixo. A série de ASJ de relé da ação de após-atual é aplicada na proteção da falha de terra para o circuito elétrico, para impedir o dano de equipamento e o acidente de fogo do equipamento elétrico causados pela corrente de falha à terra, além disso, igualmente pode fornecer a proteção indireta do contato contra o risco de choque elétrico.



Parâmetro técnico

parâmetro técnico ASJ20-LD1C ASJ20-LD1A
Entrada Corrente de ação residual avaliado dentro△ 0,03, 0,1, 0,3, 0,5 (A)

0,03, 0,05, 0,1, 0,3, 0,5, 1,3,5,10,

30 (A)

Não-conduzindo a época da limitação△ t 0,1, 0,5 (s)

0,0.06, 0,1, 0,2, 0,3, 0,5, 0,8, 1,4,

10 (s

Não-ação residual avaliado Ino atual△ 50%In△ 50%In△
características de desempenho corrente alternada sinusoidaa simples corrente alternada sinusoidaa simples e corrente contínua de pulsação
frequência 50Hz/60Hz 50Hz/60Hz
erro de ação -20% ~ -10%In△
saída modo de saída um é o fechamento normal e o outro é para a transformação um é o fechamento ou a abertura normal, e o outro é para a transformação
capacidade de contato

5A 250VAC 5A

30VDC

AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC
modo de restauração naquele mesmo lugar e interurbano, naquele mesmo lugar, interurbano e automático
fonte de alimentação escala da tensão

AC110V, AC220V (permissível

error±10%)

AC110V, AC220V, DC85-270V

(error±10% permissível)

dissipação de poder ≤5W
a frequência de poder suporta a tensão O valor eficaz da corrente alternada entre a fonte de alimentação, a entrada e a saída: 2kV/1min
sob a operação normal temperatura

temperatura de funcionamento: -20℃ ~ +55℃

temperatura de armazenamento: -30℃ ~ +70℃

umidade ≤95%RH, com condensação da umidade, e lugar corrosivo do gás
altura acima do nível do mar ≤2000m
classe de poluição Categoria três
categoria da instalação TipoⅢ



CT atual residual

Forma Tipo Corrente avaliado Relação Precisão Carga Relação da sobrecarga
transformer.png atual residual L-45 16-100A 5/5mA 1 100 10
L-80 100-250A
L-100 250-400A
L-150 400-800A
L-200 800-1500A
transformer-2.png atual residual L-80*50II 16-200A 5/5mA 0,5 5 8
L-100*50II 16-100A
L-130*50II 100-200A
L-150*130II 100-300A
L-180II 100-200A
L-200*50II 250-400A
L-260-100II 450-800A

Escrita

                                                     relé atual residual de 50Hz 60Hz para o sistema ASJ20-LD1A do TT e do TN 2

Conexão típica

relé atual residual de 50Hz 60Hz para o sistema ASJ20-LD1A do TT e do TN 3

Aplicação

relé atual residual de 50Hz 60Hz para o sistema ASJ20-LD1A do TT e do TN 4

Soluções

relé atual residual de 50Hz 60Hz para o sistema ASJ20-LD1A do TT e do TN 5
