Dispositivo sem fio da monitoração de temperatura em Rússia

Sumário: COMEU a série e o ARTM-Pn é apropriado para monitorar a temperatura do tempo real do contato do interruptor, cabo, barra em uns armários da alta ou baixa tensão.

1. Vista geral do projeto

Um projeto em Rússia precisa de monitorar a temperatura das barra e dos cabos no armário de alta tensão. Após ter comparado vários aspectos, o cliente encontrou que nosso COMEU os sensores de temperatura sem fio da série e o equipamento de medida sem fio da temperatura ARTM-Pn que são fáceis de instalar com uma distância longa de uma comunicação, e têm uma vasta gama de aplicações. Assim decidiram usar nosso equipamento de medida sem fio da temperatura.

2. Apresentação do produto

O equipamento de medição sem fio da temperatura ARTM-Pn foi desenvolvido em conformidade com a especificação para o equipamento de medição sem fio da temperatura, NB/T 42086-2016. É apropriado para os switchgears 3-35kV internos, incluindo switchgears incorporados, switchgears do carrinho de mão, switchgears fixos e switchgears da laço-rede. É igualmente apropriado para os switchgears 0.4kV de baixa voltagem tais como switchgears fixos e switchgears da gaveta. Os sensores de temperatura sem fio podem ser instalados em algum ponto de aquecimento nos switchgears, o dispositivo utiliza a tecnologia sem fio da transmissão de dados para a transmissão do tempo real de dados e de exposições monitorados da temperatura tais dados no ARTM-Pn localmente. Além, pode ser conectado através do porto RS485 para a monitoração inteligente remota.

Há três tipos de sensores e de três de temperatura sem fio da série ATE que montam métodos correspondentemente, isto é tipo aparafusado, tipo correia-fixado e tipo amarrado. O tipo aparafusado é apropriado para o uso em junções entre o cabo e a barra e em junções entre o cabo e o disconnector. O tipo correia-fixado é apropriado para o uso em contatos moventes e em contatos fixos do disjuntor, das junções do cabo e da barra. O tipo amarrado é apropriado para o uso em contatos, em barra, em cabos e em junções moventes entre a barra e o cabo.

2,1 topologia de rede

2,2 produtos relacionados

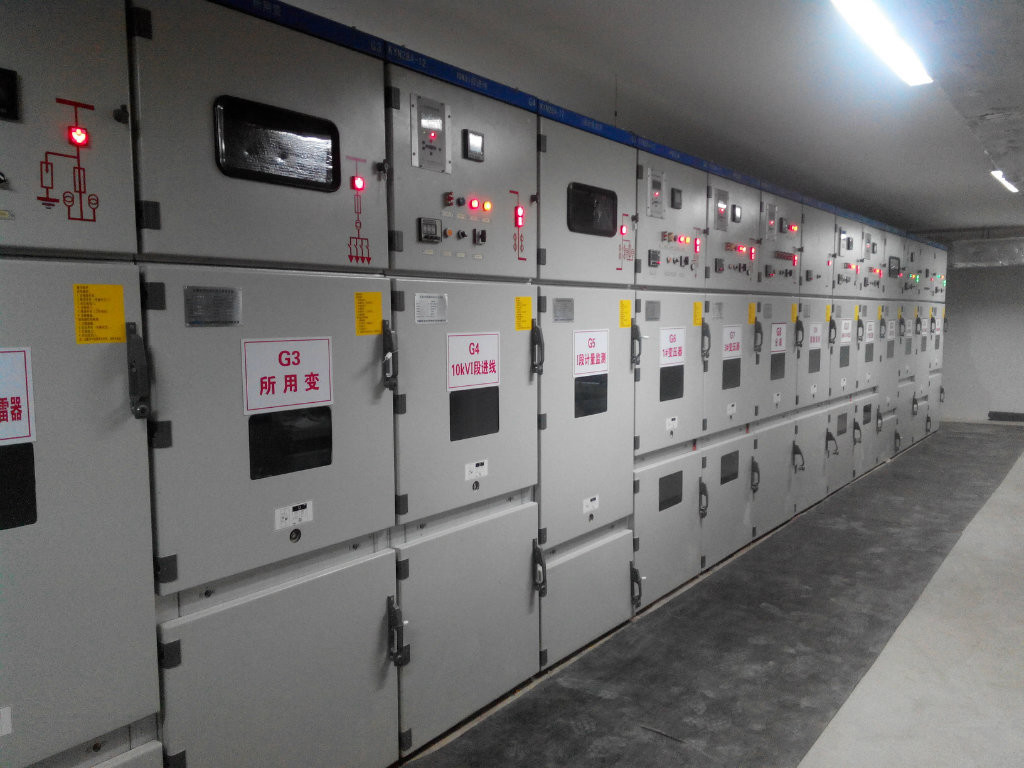

3. Imagem da instalação

Bibliografia

1.Solutions para o sistema 2020,04 da micro-grade da empresa
