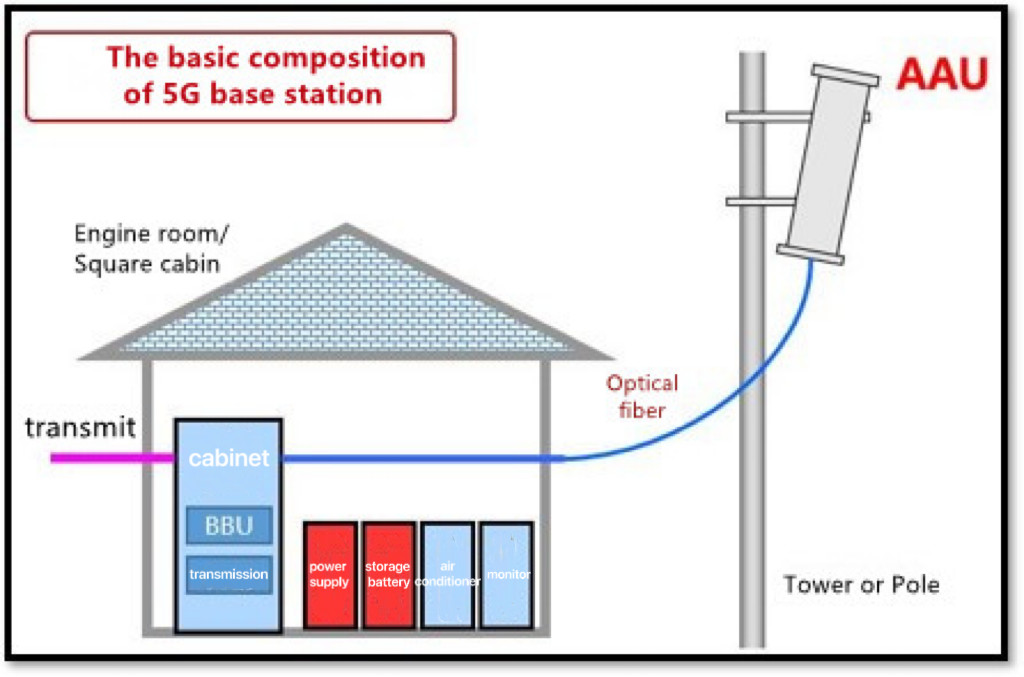

Em linhas gerais, as estações base 5G incluem principalmente BBU+AAU
Sala da estação base: equipado principalmente com os transceptores do sinal, monitorando dispositivos, fogo - extinguindo dispositivos, equipamento da fonte de alimentação e equipamento de condicionamento de ar.
A estação base que monitora adota geralmente uma estrutura em três níveis: estação mestra de monitoração central, centro de controle secundário, e local da estação base.
O centro de monitoração é responsável para a monitoração e a gestão de todo o ambiente do equipamento elétrico e da sala da estação base dentro da rede de monitoração inteira.
O centro do secundário-controle é responsável para a monitoração e a gestão de condicionadores de ar e do ambiente postos da sala da estação base dentro de alguma área da rede de monitoração.
O local da estação base é somente responsável para o levantamento de dados e o controle do equipamento elétrico e do equipamento do ambiente da sala da estação base em uma estação base móvel específica.
Estrutura do sistema de vigilância do ambiente dinâmico da estação base:
Há 2 tipos de locais da estação base (tipo completo; tipo do mestre-escravo), que recolhem e controlam os dados do equipamento elétrico (eletricidade dos canos principais, o motor diesel, o UPS, a bateria, etc.) e equipamento do ambiente da sala (temperatura e umidade, imersão da água, detecção de fumo, etc.)
Diagrama do sistema de vigilância da distribuição de poder da estação base:
Diagrama da topologia da monitoração do consumo de energia da estação base:
Monitoração da distribuição da alimentação CA da estação base
- Caixa de distribuição da alimentação CA:
Seleção do produto:
|
Medidor trifásico do trilho do ruído do único laço ADL400 |
|
Motor do electricity&diesel dos canos principais da monitoração Fonte de alimentação de AC/DC 85-265V 80A de acesso direto ou acesso de 5A CT Uma comunicação RS485 |
|
Medidor trifásico do trilho do ruído do único laço ADW300 |
|
Motor do electricity&diesel dos canos principais da monitoração Fonte de alimentação de AC/DC 85-265V Até 660V 5A de acesso direto 4DI&2DO Uma comunicação RS485 |
|
Medidor encaixado único laço AMC96L-E4 |
|
Motor do electricity&diesel dos canos principais da monitoração Fonte de alimentação de AC/DC 85-265V Até 660V 5A de acesso direto 4DI&2DO Uma comunicação RS485 |
|
medidor sem fio encaixado Multi-laço AMC300L |
|
&lighting do condicionamento de ar do engine& do electricity&diesel dos canos principais da monitoração, etc. Fonte de alimentação de AC/DC 85-265V Acesso 18 monofásicos ou 6 trifásico máximo 4 DI DI&2DO&2 ativos passivos Uma comunicação RS485 |
|
medidor do trilho do ruído do Multi-laço DTSD1352-4S |
|
&lighting do condicionamento de ar do engine& do electricity&diesel dos canos principais da monitoração, etc. Fonte de alimentação de AC/DC 85-265V Acesso 12 monofásicos ou 4 trifásico máximo acesso do CT do nível do miliampère (cabeça de cristal) 4 DI DI&1DO&2 ativos passivos Uma comunicação RS485 |
|
medidor do trilho do ruído do Multi-laço AMC200 |
|
&lighting do condicionamento de ar do engine& do electricity&diesel dos canos principais da monitoração, etc. Fonte de alimentação de AC/DC 85-265V 24 máximo monofásico ou acesso 8 trifásico acesso do CT do nível do miliampère (cabeça de cristal) 4 DI DI&2DO&2 ativos passivos Medida da temperatura de 4 NTC, 1 temperatura e umidade Uma comunicação RS485 |
Monitoração da distribuição da alimentação de DC da estação base
- Armário de comutação da fonte de alimentação
Seleção do produto
|
Medidor do trilho do ruído AMC16L-DETT |
|
Monitoração geral & móbil & telecomunicações & Unicom & transmissão e o outro equipamento de comunicação Fonte da C.C. -48Vpower Acesso do laço da C.C. do máximo 6 Acesso atual do sensor da saída 0-5V Salão Com a saída de ±12V para fornecer o poder ao sensor de Salão Uma comunicação RS485 |
|
Medidor do trilho do ruído DJSF1352-RN |
|
Monitoração geral & móbil & telecomunicações & Unicom & transmissão e o outro equipamento de comunicação Fonte de alimentação de DC24V/48Vor AC/DC85-265V Acesso do laço da C.C. do máximo 2 Acesso atual do sensor ou da derivação 75mV da saída 0-5V Salão Com a saída de ±12V para fornecer o poder ao sensor de Salão Uma comunicação RS485 |
|
medidor sem fio do trilho do ruído do Multi-laço AMC200 |
|
Monitoração geral & móbil & telecomunicações & Unicom & transmissão e o outro equipamento de comunicação Fonte de alimentação da C.C. -48V Acesso do laço da C.C. do máximo 12 Medida da temperatura de 4 NTC 1 temperatura e umidade Com a saída de ±12V para fornecer o poder ao sensor de Salão Uma comunicação RS485 |
|
Hall Sensor atual AKHC |
|
O projeto da reconstrução adota o tipo aberto O projeto novo adota o tipo fechado saída 0-5V fonte de alimentação de ±12V |
